Для подключения всех видов транспортируемых механизмов с частотой в 50 Гц и переменным напряжением до 660 Вт применяется кабель КГ.

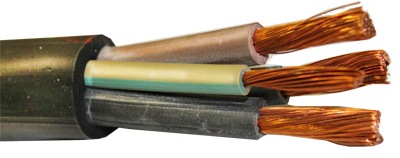

Кабель КГ является медным, гибким, круглого исполнения. Для составления изоляции токоведущих жил кабеля КГ используется марки РТИ – 1, в основе которой содержаться натуральные каучуки. Для выполнения общей изоляции кабеля используется резина типа РШТМ – 2, РШТ – 2, которая состоит из бутадиенового и изопренового каучука.
Для изоляции силовых кабелей марки КГ применяется синтетическая пленка полиэтилентерефталатная типа ПЭТ – Э. данная пленка защищает токопроводящую жилу от склеивания с изоляцией, также её применяют для обеспечения отсутствия прилипания изоляции жилы с основной изоляцией в качестве защитно-разделительного слоя. Сама по себе жила выполненная из меди, многопроволочная, отвечает стандартам ГОСТ, имеет 5 класс исполнения.
Выпускается кабель кг МастерКабель с количеством жил от 1 – 5, сечением 1 кв. мм. - 185 кв. мм. Чаще всего встречаются жилы, имеющие цветовую маркировку: черный – фазный, голубой – нейтраль и коричневый – фазный. Изолированная жила заземления имеет желто-зеленую расцветку.
Предназначены кабели марки КГ для подключения мобильных устройств, сварочных аппаратов, подвижных машин, переносных силовых агрегатов. Они рассчитаны на передачу постоянного и переменного тока напряжением 0,66 и 1 КВт. И частотой до 400 Гц.
Что касается температуры эксплуатации, то кабель используется при температуре от - 40°С до + 50°С. Рабочая температура токопроводящей жилы не должна достигать более + 75°С.
Относительно эксплуатации кабеля КГ можно сказать, что она равна 4 годам. Данный кабель является лучшим кабелем для эксплуатации на открытом воздухе, он устойчив по отношению к влажности и солнечным лучам.
Что касается прокладки кабеля КГ, то есть такие варианты: в трубах, на лотках, воздушное исполнение, в земле, открытым способом.
Так, например, способ прокладки кабеля в трубах применяется при монтаже на открытых участках для защиты кабеля разрушения изоляции от агрессивных сред и от механического повреждения. В производственных помещениях с химической средой применяется способ прокладки на лотках. Ненадежным видом монтажа является способ прокладки кабеля КГ в земле, в связи с тем, что отсутствие защиты от механического повреждения способствует порчи кабеля твердым грунтом, строительным мусором, что приводит к нестабильной работе кабеля.
